FZW32-40.5戶外高壓隔離真空負荷開關
- 產品品牌上海山門
- 產品型號FZW32-40.5

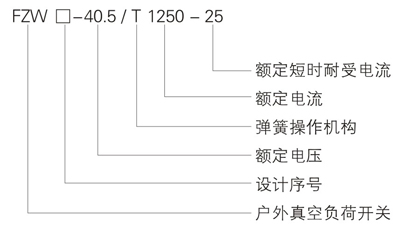

型號及其含義
FZW□-40.5/1250-25型戶外高壓隔離真空負荷開關中(以下簡稱負荷開關)是由我公司研制開發、并由我公司首家生產的新一代高壓電器產品，經嚴格的型式試驗和長期試動行考核，各項技術性能指標全部達到GB3804和IE標準，適用于額定電壓40.5kV，額定頻率50Hz的供電網絡中，可開斷負荷電流，亦可開斷一定距離的架空線路、電纜線路和電容器組的電容電流。具有分段、隔離、連接、切換等功能、適用于域網、農網、鐵路、石化等架空配電線路。該負荷開關具有開斷能力大,安全可靠,電壽命長,可頻繁操作,少維護等優點.

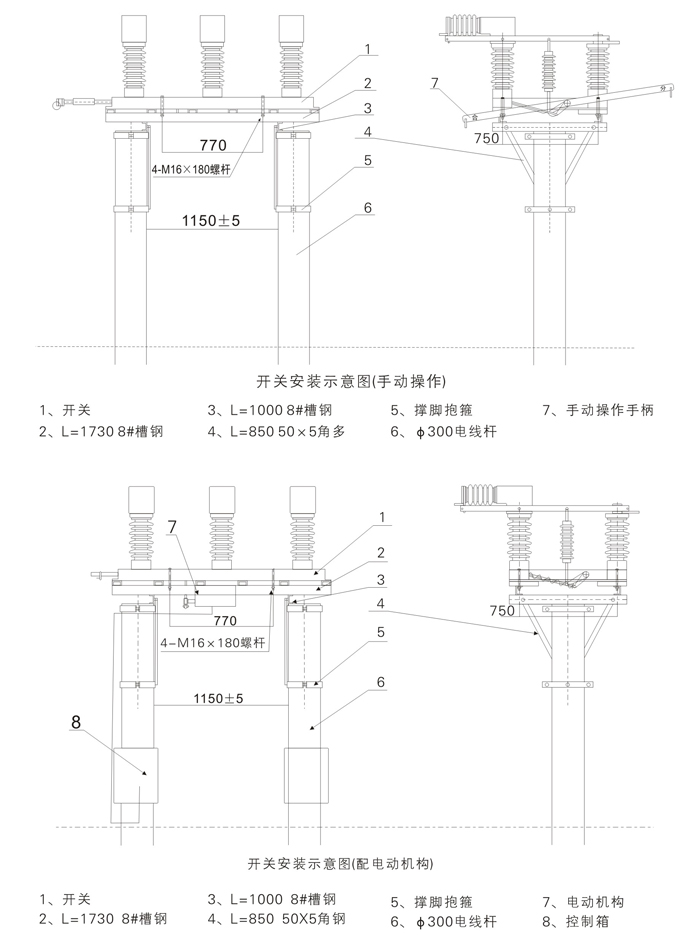

開關安裝示意圖
使用環境條件
1.海拔高度：不超過2000m；
2.周圍空氣溫度：上限+40℃,下限-30℃；
3.風速不超過35m/s；
4.相對溫度：日平均不大于95％，月平均不大于90％；
5.無經常性的劇烈振動。
主要技術參數
序號
項目
單位
參數
1
額定電壓
KV
40.5
2
額定頻率
HZ
50
3
額定電流
A
1250
4
額定有功負載開斷電流
A
1250
5
額定閉環開斷電流
A
1250
6
5％額定有功負載開斷電流
A
62.5
7
額定電纜充電開斷電流
A
25
8
1min工頻耐受電壓：真空斷口、相同相對地、隔離斷口
KV
68/95/110
9
雷電沖擊耐受電壓：相間相對地/隔離斷口
KV
185/215
10
額定短時耐受電流(熱穩定)
KA
25
11
額定短路持續時間
S
4
12
額定峰值耐受電流(動穩定)
KA
63
13
額定短路關合電流
KA
63
14
機械壽命
次
10000
15
真空滅弧室觸頭允許磨損厚度
mm
0.6
16
手動操作力矩
Nm
≤300
注：用戶如有特殊要求，可與我廠協商后確定。
