GN19-12系列戶內高壓隔離開關
- 產品品牌上海山門
- 產品型號GN19-12
GN19-12系列戶內高壓隔離開關（以下簡稱隔離開關）為額定電壓12千伏，三相交流50赫茲的戶內裝置。

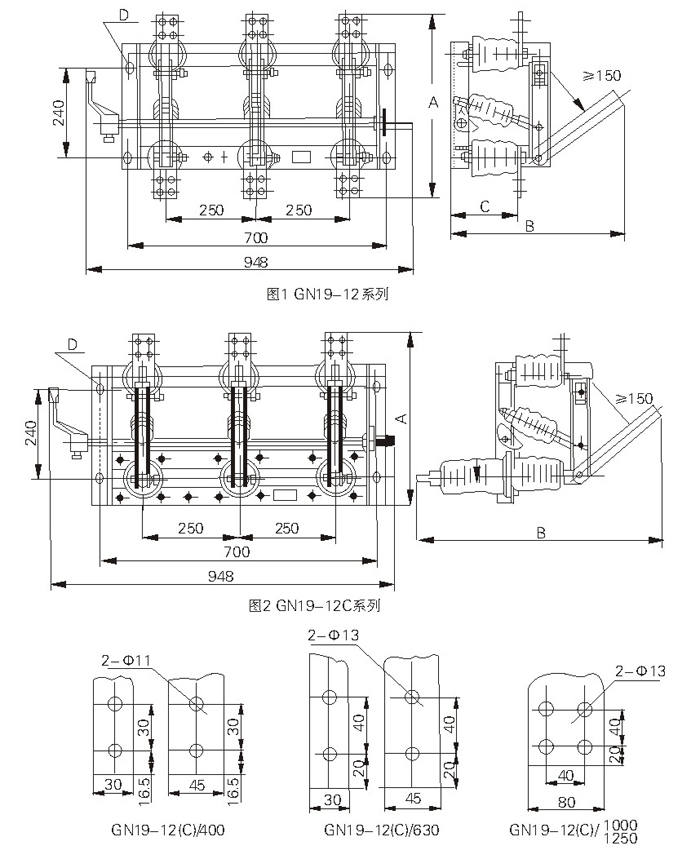

外形及安裝尺寸

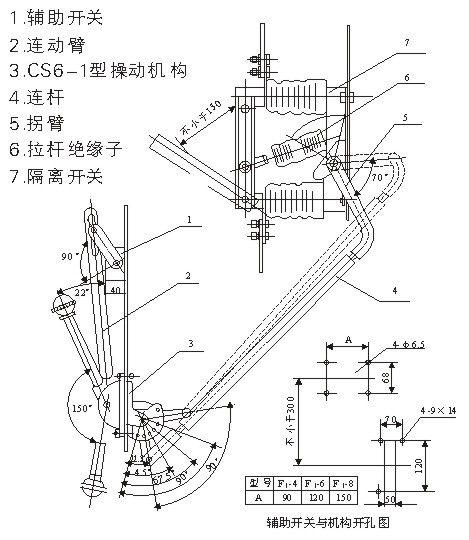

本開關與CS6-1操作機構的第一種安裝圖
概述
使用環境條件：
a.安裝場所應無嚴重影響隔離開關絕緣和導電能力的氣體、蒸汽、化學性沉積、鹽霧、灰塵、污垢及其他爆炸性、侵蝕性物質。
b.安裝場所應無頻繁的劇烈振動。
產品型號
A
B
C
D
GN19-12/400
450
446
185
4-14×24
GN19-12/630
470
446
185
GN19-12/1000/1250
510
500
196
4-18×28
GN19-12C/400
420
690
185
4-14×24
GN19-12C/630
430
690
185
GN19-12C/1000/1250
470
745
196
4-18×28

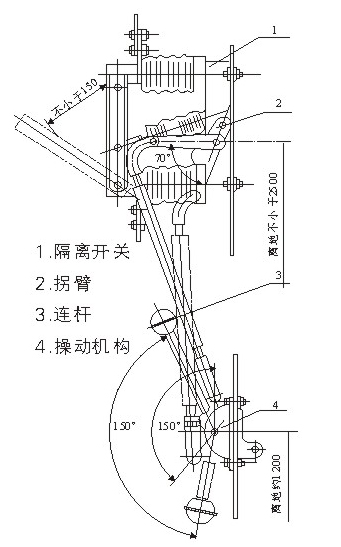

本開關與CS6-1操作機構的第二種安裝圖

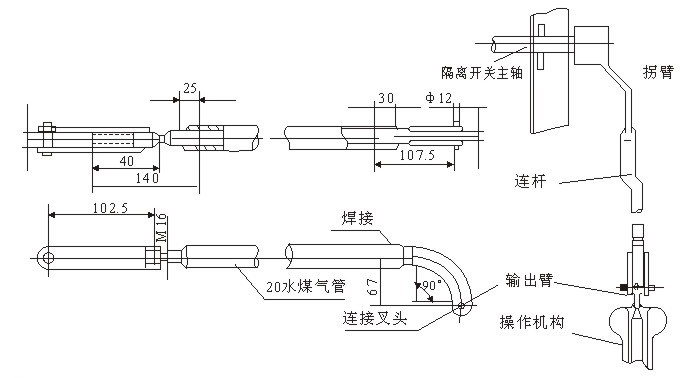

連桿的裝配圖

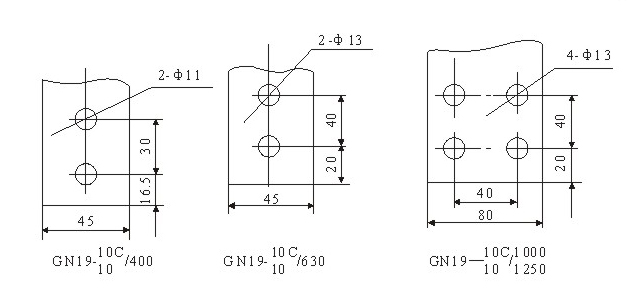

接線孔尺寸圖
